고속톱기계최종 수정 일자 : 2020-08-06 10:53:37

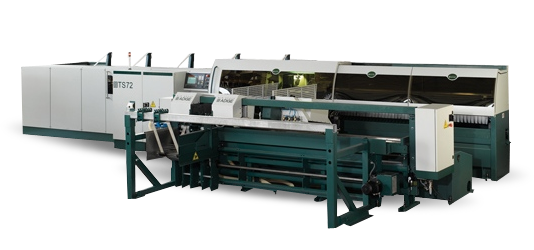

■TS72 CNC

TS72 CNC 절단라인은 같은 소재를 가지고 서로 다른 4개의 길이로 프로그램 입력하여 절단이 가능하고 4곳의 서로 다른 위치로 절단 된 소재를 배출시킬 수 있습니다. 브러시 면취, 정밀 측정, 세척시스템과 콜렉팅 시스템 등을 완전하게 통합하여 구성할 수 있습니다.

모든 컨트롤은 CNC로 프로그램 조작이 가능할 뿐만 아니라 번들로더(,max. 4000kg)에서 작업 싸이클이시작되어 소재 공급과 절단 및 배출의 과정을 반복합니다.

TS72 기계는 외경 min.Ø8mm ~ max.Ø102mm까지 절단이 가능하고 절단 기장은 1500-3000-4500mm.

□Main features:
CNC 프로그램으로 작동이 되고 length stop-bar에서 같은 소재를 4가지의 다른 길이로 절단이 가능.
자동 및 효율적인 프로그램으로 작업자의 스킬(기량)에 영향을 받지 않고 일정합니다.
TS72의 프로그램 작동은 기계의 고성능을 위해 완전하게 입증된 기술 데이터 베이스에서 최적의 파라미터를 선택할 수 있게 합니다.
커팅헤드는 튼튼하고 내구성이 높은 헬리컬 기어타입에 백래시 자동보정이 톱날의 수명을 보증해주고 완벽하게 이용할 수 있게 합니다. 절단 시 작은 소음과 최상의 절단품질을 제공합니다.
소재공급 시스템과 기하학적 구조의 바이스는 절단하는 동안 튜브의 두께가 얇든 두껍든 간에 소재를 확실하게 클램핑합니다.
소재의 피딩이 이루어지는 동안 바이스 bed로부터 소재를 lifted하여 vice jaws에 의한 소재 표면의 스크래치나 찍힘을 사전에 방지합니다.
톱날 수명은, 절단 환경이 나쁜 조건일지라도 micro-lubrication, turbo-cooling 시스템으로 크게 개선.

TS72 써큘라-쏘는 완벽하게 통합된 자동라인 시스템으로써 추가적인 디버링 면취, 세척과 건조 시스템, s배출된 소재를 수거하는 콜렉팅 장치의 동작 등을 하나의 CNC 프로그램으로 컨트롤 할 수 있도록 설계.

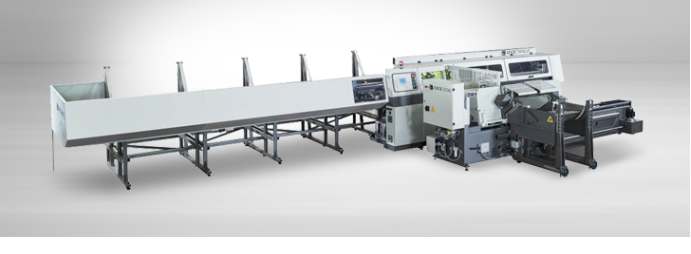

■TWINCUT

신제품 TWINCUT Automatic Circular Saw는 동시에 싱글 또는 더블-바 커팅이 가능합니다.
라운드, 환봉, 각재, 직사각 파이프 등에 적합. 중요한 특징으로 높은 생산성의 유지입니다.

커팅의 advance-feed rate는 톱니 접촉면에 따라 최적의 칩-로드를 보장하기 위해 자동 조절됩니다. 그러므로 톱날의 과부하 없이 초고속으로 절단할 수 있으며 생산성 및 톱날의 수명을 최적화하여 기능 향상.
사용이 간편하고 편리하며 빠르고 톱날 교체 시 편리
기계작동 파라미터와 자동 선택, 세팅의 데이터 베이스 化.
톱날의 완전한 사용 및 고정밀 절단을 위한 기하학적 구조 설계
바이스 주변부의 절단 부스러기를 최소화하기 위한 air-jets 장치

□Chained operations:
TWINCUT의 프로젝트 개발에 있어 절단과 면취 라인의 “자동연결”에 특히 심혈을 쏟았고 높은 생산성과 세팅의 단순함에 대해 신뢰감을 가질 수 있도록 하기 위한 방향으로 설계.
브러시 면취기는 TWINCUT의 작업 판넬에서 곧바로 제어가 가능
길고 유연한 튜브파이프 절단을 위한 중간 보조 장치가 자동으로 정확히 위치
TWINCUT 기계에 추가한 브러시 디버링, 치수측정, 세척과 건조, 절단소재 파렛트 자동 적재 시스템과의 완전한 통합이 가능

■CM602 HM (CM602 AL)

아디제의 50년 역사는 튜브와 환봉 절단의 고속 써큘라-쏘 분야에서 적은 노동력의 유지비용, 높은 정밀도와 높은 생산성을 보장하고 제공할 수 있게 되었습니다.

써큘라-쏘는 고전적인 방식(예. 밴드쏘)과 비교할 때 더 높은 성능과 장점들을 제공합니다. 일관된 정확성과 정밀한 직각도, 고품질의 절단면, 밴드쏘 보다 더 줄어든 잔재 size, 그리고대량의 생산성 등을 제공합니다.

Adige 고속 톱기계는 모든 고객의 니드(needs)에 맞게 특별하게 구성하여 공급이 가능합니다.

CM602는 자동 CNC Circular Sawing Machine으로 short-length cutting(싱글 또는 더블) 시에적합한 CNC Control 장비입니다.
중앙 집중식 타입으로 모든 프로그램을 빠르게 조절할 수 있으며 커팅 동작은 완전 자동이고프로그램 작동으로 적재와 로딩, 절단과 2개의 포지션으로 배출 등이 이루어집니다. 커팅은 max. length 800mm로 외경 max.102mm 또는 70x70mm(알루미늄은 90x90mm)까지.

새롭게 진일보한 적재 시스템은 각각의 소재가 탈락하지 못하게 제어하고 표면 스크래치나손상 없이 피딩구역 안에 놓이게 지속적으로 컨트롤한다. 경사각의 로더에서 다양한 길이의튜브-바 이용이 가능하고 튜브-번들 로더에서 다발적재 이용이 가능합니다.

□Main features of the CM602 CNC sawing machine:
톱날 가이드 장치
절단의 고-정밀도
높은 생산성 보증
빠른 세팅이 특징
제어반에서 직접 커팅 파라미터를 자동관리
강력한 커팅-헤드
스크랩의 최소화
굉장히 깨끗한 커팅 주변부 유지
최적화된 톱날사용
알루미늄 헤드: 카바이드 날로 최대 4000m/min 까지 커팅스피드 조절 가능
황동 헤드: 더블-바 구성 가능
